四川少妇BBBBBB爽爽小说,国产调教在线观看,野外玩弄大乳警花,国产喷白浆一区二区三区动漫,五级黄高潮片60分钟,,,,,欧美激情五月,午夜福利老司机,波多野结衣欲望人妻,工厂丰满妇女呻吟,少爷与女仆的婬乱生活

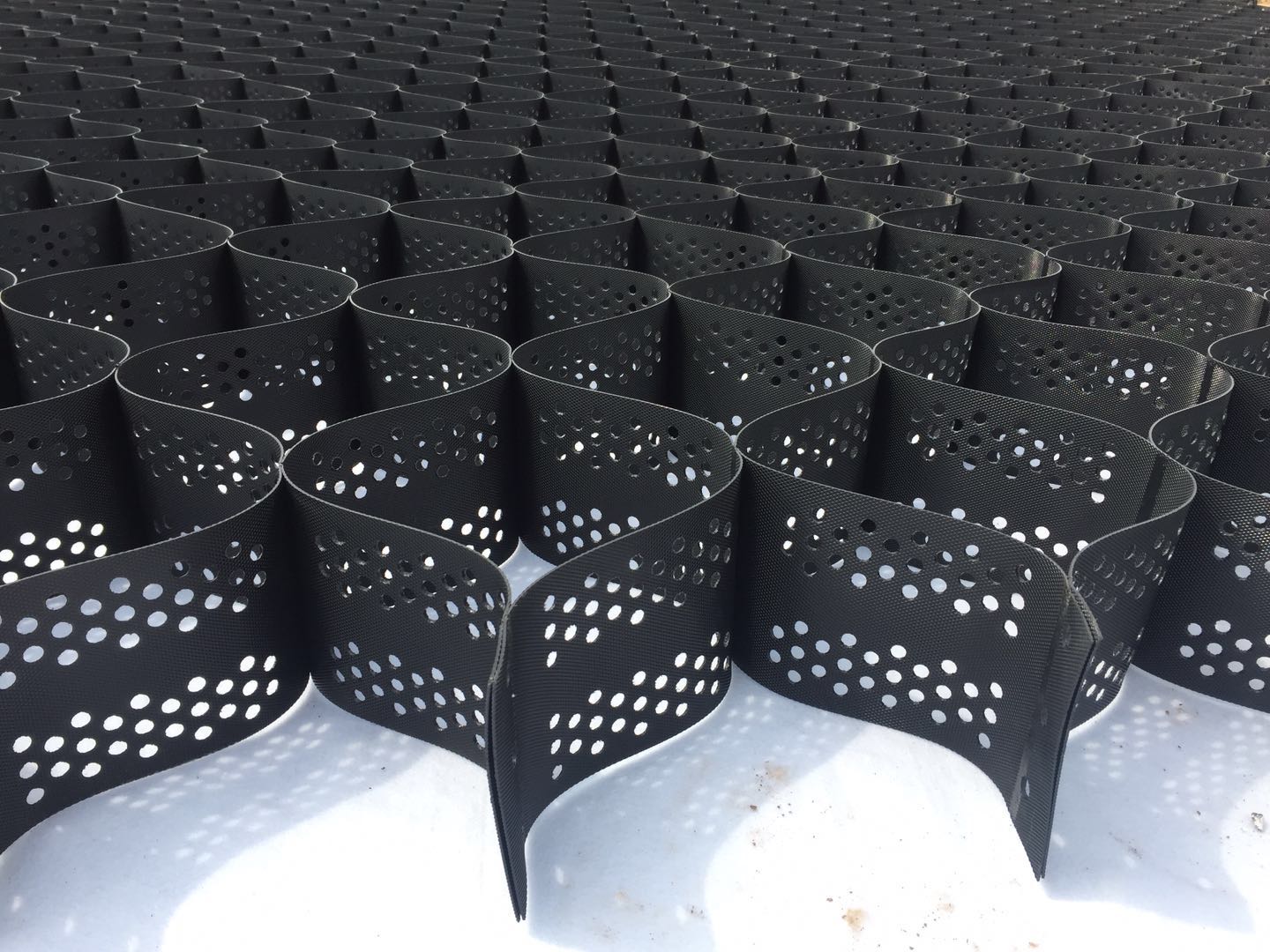

PCA蜂巢格室生產(chǎn)中工藝質(zhì)量控制要點(diǎn)：

1.板材的生產(chǎn)

板材的質(zhì)量直接影響到土工格室的性能。為保證樹(shù)脂的塑化，應(yīng)選用螺桿直徑為Φ150毫米的單螺旋擠出機(jī)。所生產(chǎn)板材寬度為1.0-2.0米,厚度為2~5毫米,表面應(yīng)平整光滑，無(wú)氣泡、分層或雜質(zhì)，厚度允許誤差為±0.2毫米.

2.網(wǎng)孔的加工

采用步進(jìn)自動(dòng)打孔機(jī)，打孔機(jī)頻率須與板材生產(chǎn)。拉伸速度相匹配，連續(xù)自動(dòng)進(jìn)行打孔。蜂巢格室網(wǎng)孔直徑一般為Φ8~Φ15毫米，孔距20毫米以下，要求成型孔邊沿光滑、無(wú)飛邊，以保證后續(xù)拉伸的順利進(jìn)行。

3.溫度的控制

預(yù)熱溫度是拉伸蜂巢格室尺寸均勻性的關(guān)鍵，它與生產(chǎn)速度有很大關(guān)系，一般拉伸HDPE板材時(shí)，溫度控制在140~160℃.由于溫度誤差范圍較小，加熱方式尤為重要，一般加熱介質(zhì)為水，通過(guò)電加熱器將水加熱到規(guī)定溫度，板材經(jīng)過(guò)預(yù)熱水箱均勻受熱，然后經(jīng)行拉伸成長(zhǎng)橢圓狀蜂巢格室。

4.拉伸速度的控制

蜂巢格室是經(jīng)緩慢加熱拉伸，使聚合物分子鏈沿拉伸方向高度取向而成，其工藝要求較嚴(yán)格，拉伸速度決定著拉伸倍數(shù)和格室物理學(xué)性能，一般拉伸倍數(shù)在5-8倍可調(diào)，未經(jīng)拉伸的蜂巢格室，拉伸強(qiáng)度僅為20-35Mpa，而經(jīng)高度拉伸取向蜂巢格室，其拉伸強(qiáng)度可達(dá)150Mpa.
